热卖 USB 3.0 侧插量
当前位置:主页 > 产品中心 > USB 连接器 >

简短的介绍:

产品描述

产品名称: USB 3.0侧插量

额定值:DC 30V 0.2A

绝缘电阻:≥1000mΩ min.500V 直流

介电强度:250V AC 1分钟

接触电阻:≤50mΩ

插入力:≤35N

拔出力:≥10N

用法:

-主要应用于高端行业,如数码相机接口产品、电脑配件、电子玩具、手机充电接口等需要充电的产品。


产品详情



产品优势:交货快,免费样品,产品通过RoHS认证,激光焊接工艺,循环寿命30万次以上,售后服务有保障,技术支持,服务态度好

应用领域:电脑USB外接端口、充电设备、仪器设备、消费电子、家用电器、安防产品

工厂实力:拥有13年的行业经验,公司通过ISO9001认证,多项专利证书,合作客户5300多家,上市公司客户众多,员工106人,五金冲床12台,注塑机18台,全机26台全自动组装机、全自动检测机32台、半自动检测机21台、寿命检测机12台、其他检测设备25台

产品优势:交货快,免费样品,产品通过RoHS认证,激光焊接工艺,循环寿命超过30万次,售后服务有保障,技术支持,服务态度好

应用领域:电脑USB外接端口、充电设备、仪器设备、消费电子、家用电器、安防产品

工厂实力:拥有13年的行业经验,公司通过ISO9001认证,多项专利证书,合作客户5300多家,上市公司客户众多,员工106人,五金冲床12台,注塑机18台,全机26台全自动组装机、全自动检测机32台、半自动检测机21台、寿命检测机12台、其他检测设备25台

规格:

电气:

1.额定电流:1.5A/触点端子

2.额定电压:30V DC

3.接触电阻:30毫欧MAX

4.介电耐压:500 V AC AT sea Levol

5.绝缘电阻:1000MEGA ohms MIN

6.Cnnector Mate 和 Unmate Force

       配合力:3.57kgf(MAX)

       拆配力:1.02kgf(MlN)

7.终端保留:1.0kgf(MIN)

8.外壳:Hing Temperature Tnermaplastics,

9.联系方式:铜合金C2680

10.外壳:铜合金C2680/SPCC

11.完成:

   1.联系方式:插接区镀金;锡焊收费

     端子周围镀50U“(MIN)锡,镀金面积100-200U”“镀金1U”

  1. 外壳:铜壳四周镀80U”(MIN)锡

    标准大气条件:除非另有规定,用于进行测量和测试的标准大气条件范围如下:

    (1) 身体和导体之间:5ºC 至 35

    (2) 导体之间不得接触45% 至 85%

    (3) 压力86Kpa 至 106Kpa

    可焊性测试:端子顶部应浸入 250 焊锡浴中 1mm±55人份±0.5 秒

    耐焊接热测试:

    回流焊接条件:

    预热:铜箔表面的温度应达到 180 .120S 在 PCB 进入焊接设备后。

    最高温度:铜箔表面温度应达到260的峰值温度±20 秒内 5 个。

    烙铁方法:位温度 330±5烙铁的使用时间3±0.5 秒,但不应向终端施加过大的压力

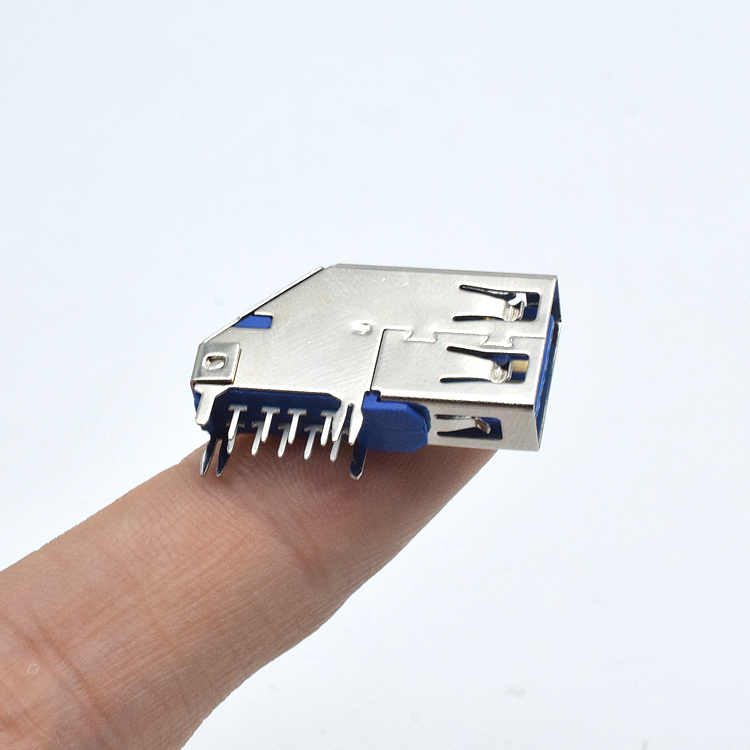

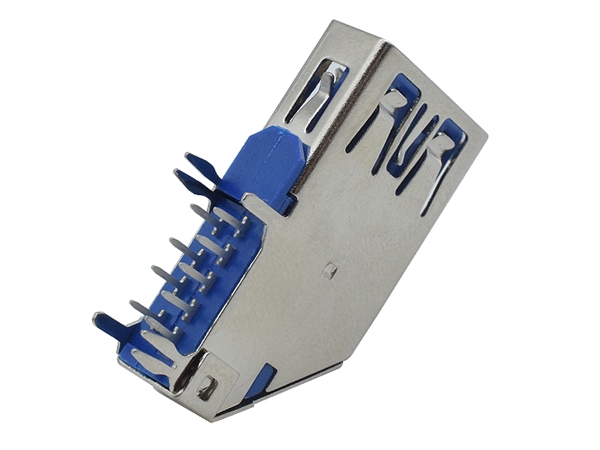

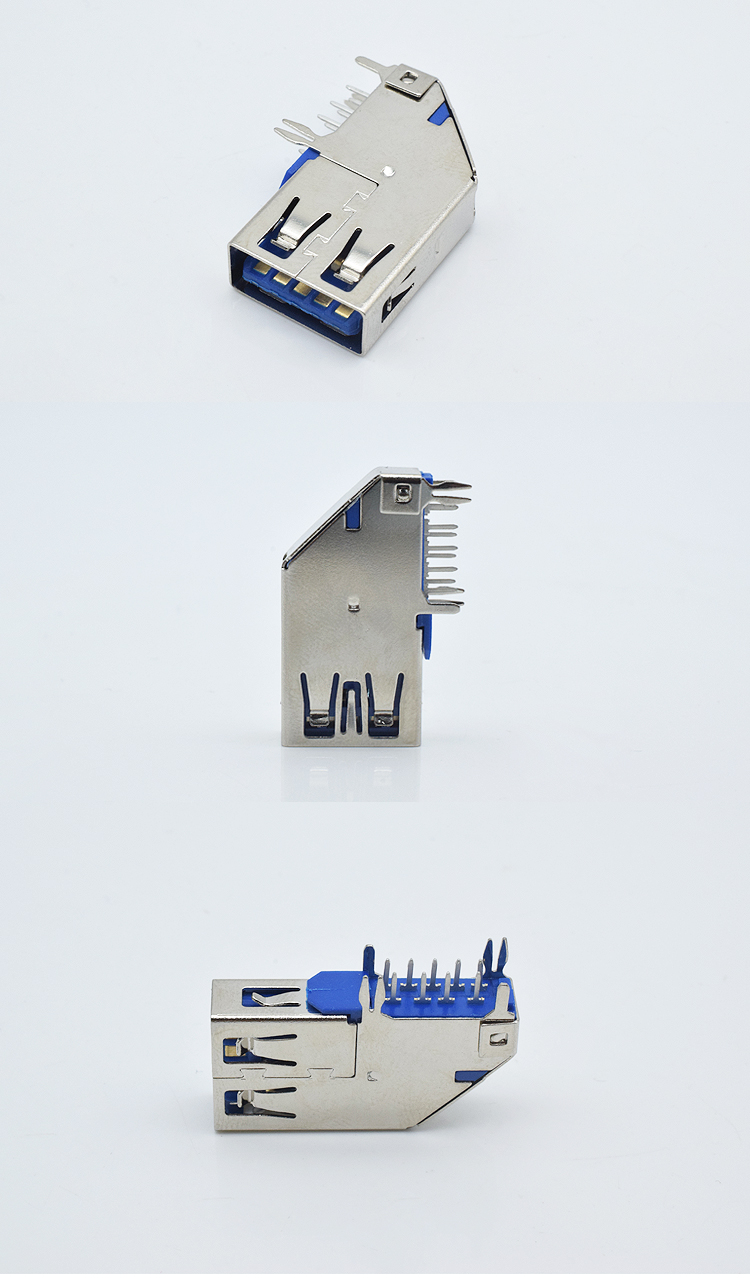

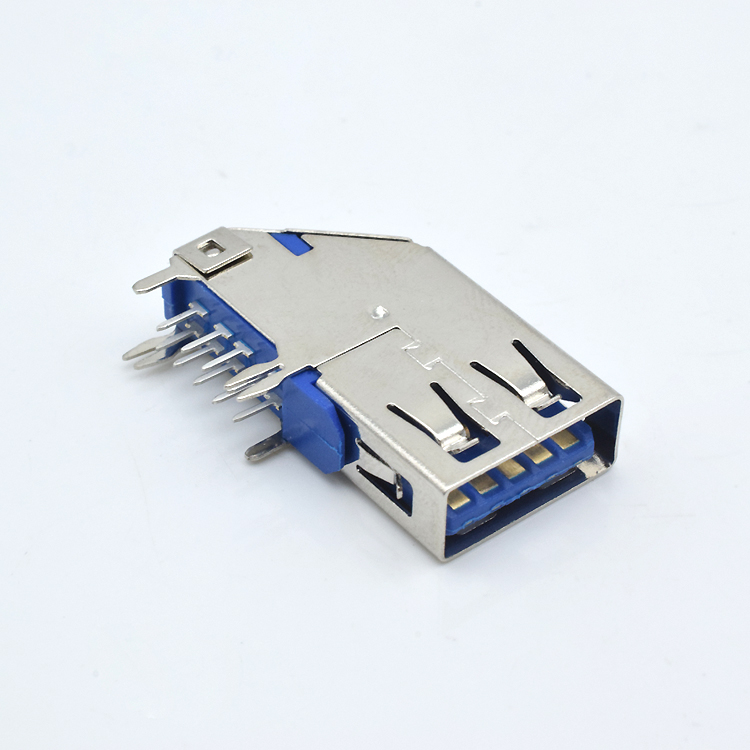

产品细节

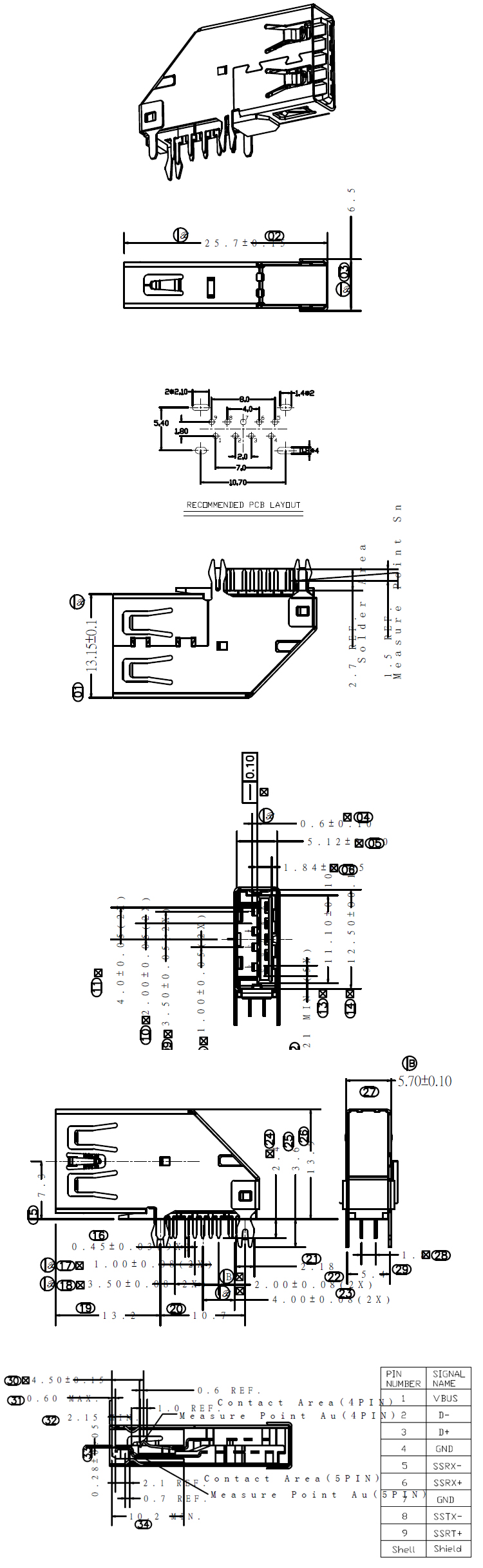

图纸
